● 波長板 (Waveplate)

Union Optic社 (U-Optic)

 ●取扱製品　波長板 (Waveplate)
概要 (波長板の特長について）
ゼロオーダー波長板 (Zero-Order Waveplate)
真ゼロオーダー波長板 (True Zero-Order Waveplate)
マルチオーダー波長板 (Multiple order waveplate)
2波長用波長板 (Dual wavelength waveplate)
アクロマティック波長板 (Achromatic waveplate)
波長板用リングマウント (Ring mount for Waveplate)
　
アクロマティック波長板 (Acromatic Waveplate)
　
アクロマティック波長板はゼロオーダー波長板と類似しておりますが、2枚の異なる複屈折結晶から構成されます。2つの材質の複屈折の分散が異なるため、広い波長域に対して任意の偏光回転角が得られます。そのため波長変化に対して許容値が広く、ブロードバンドの波長に適しています。 　

Material Birefringent crystals
Dimension Tolerance +0.0/-0.2mm
Wavefront Distortion λ/4 @632.8nm (for air spaced type)
Retardation Tolerance λ/100
Parallelism <10 arc second (for cemented type)
Surface Quality 20/10 scratch and dig
Clear Aperture >90% central area
Coating Uncoated
Standard Wave quarter-wave (λ/4), half-wave (λ/2)
Standard Wavelength

450-650nm

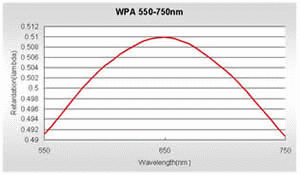

550-750nm

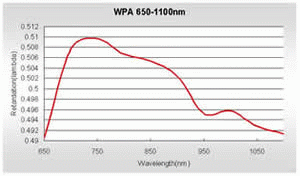

650-1100nm

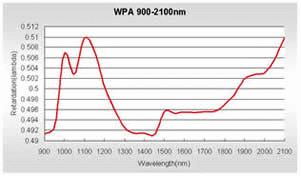

900-2100nm
  • エポキシ接着 or エアーギャップタイプを選択
  • 超広帯域波長対応
  • RoHS 対応



λ/2 Part No.
λ/4 Part No.
Diameter(mm)
Type
WPA2210
WPA4210
10.0
接着
WPA2215
WPA4215
15.0
WPA2225
WPA4225
25.4
WPA2410
WPA4410
10.0
エアーギャップ
WPA2415
WPA4415
15.0
WPA2425
WPA4425
25.4

　
