  高品質非線形結晶を提供致します

Raicol Crystals社 (Raicol)

HGTR-KTP結晶 / SKTP結晶

耐グレイトラッキング(高出力SHG発生用)

HGTR-KTP:  カタログ1Adobe Acrobat Reader Icon  カタログ2Adobe Acrobat Reader Icon DatasheetAdobe Acrobat Reader Icon

SKTP:  カタログ1Adobe Acrobat Reader Icon  カタログ2Adobe Acrobat Reader Icon

Raicol社のHGTR-KTP結晶は従来のFlux法に比べとても高いグレイトラッキング耐性が特長です。
ハイパワーレーザー応用に最適です。
特長:
  • グレイトラッキング防止
  • ハイパワーSHG用
  • 高SHG変換効率
  • 高品質コーティング
主な仕様:

有効径: up to 8 x 8 mm²
結晶長: up to 12 mm
位相整合精度: ± 0.5°
面精度: λ/10
平行度:  20 arc sec (オプション: 5 arc sec)
垂直度: 5 arc min
スクラッチ&ディグ: none at x 100 magnification
DBARコーティング:
     Extracavity: R < 0.2 % @ 1064 & 532 nm
     Intracavity: R < 0.05 % @ 1064nm, R < 0.2 % @ 532 nm
損傷閾値      DBAR coated: > 600 MW/cm² @ 1064 nm, 10 nsec pulse

Click to close window

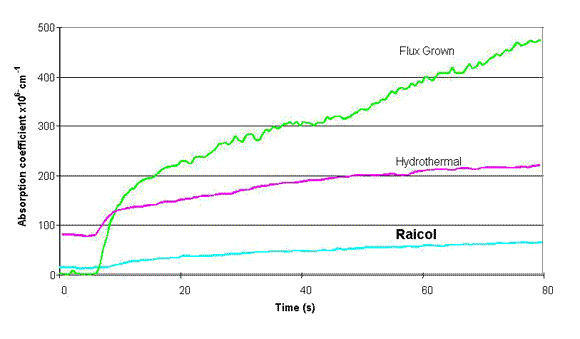

KTP結晶内におけるグレイトラッキング影響

10 KW/cm2 グリーン光 (514 nm)によるIR (1064 nm) 吸収率増加

GRIIRA (Green Induced Infrared Absorption)テストでは赤外レーザー光をKTPに透過させます。測定開始(時間軸:0)では結晶の赤外吸収を計測、数秒後グリーンレーザー光も結晶内に透過させます。グリーン光は結晶内での赤外吸収率増加の原因となります。

この影響はKTP結晶のグレイトラッキングと相関があります。グラフではRaicol社のHGTR-KTP素子は初期の低赤外吸収とグリーン光による影響の低さが顕著です。よって、通常のFlux法KTPや水熱法KTPに比べグレイトラッキングへの高い耐性を得ることができます。

KTP比較表
