高性能レーザーモジュール
|
極小ビーム 極細ライン
|
|
|
極小ビームレーザーモジュール (最小ビーム径φ5ミクロン) |
|
高品質非球面レンズにより極小ビームサイズを作り出しています。産業用に設計されているため長期安定性、信頼性が高く、また特注(モジュールサイズ、出力安定化APC、強度変調、防水ハウジング仕様、水中ハウジング仕様)も対応しています。
対応波長は405nm(青紫), 445nm(青), 520nm(緑),
635nm(赤), 650nm(赤), 780nm(近赤外、不可視), 830nm(近赤外、不可視),
850nm(近赤外、不可視) 他
出力は各波長上限15〜20mW程度まで、ご用途に合わせた出力で製作します。
モジュールサイズもお好みでご指定下さい。標準サイズはφ15x60mmL、Φ20x70mmLです。
|
|
ビームサイズ(強度50%)
@焦点距離 |
5.0um @50mm |
12.0um @100mm |
45.0um @200mm |
60.0um @300mm |
|
波長
|
405nm(青紫) |
445nm(青) |
520nm(緑) |
635nm(赤) |
650nm(赤) |
780nm(近赤外) |
830nm(近赤外) |
850nm(近赤外) |
|
標準モジュールサイズ
|
Φ15
x 60mm |
Φ20
x 70mm |
|
オプション機能 |
モジュールサイズ変更 |
出力安定化APC(安定性<1.0%) |
出力変調 |
防水仕様 |
水中仕様 |
|
|
測定条件 レーザー:445nm,20mW ビーム径:5um
WD=50o
カメラピクセルサイズ:5.2x5.2um 光減衰:1/3000
|
|
|
CMOSカメラのピクセルサイズより小さい |
ビームの3次元強度分布 |
|
|
ビームの2次元断面図 |
レーザーモジュール外観 |
|
|
|
|
極細ラインレーザーモジュール (ライン出力分布均一、 最細ビーム幅:10ミクロン) |
|
高品質非球面レンズとライン出力分布均一レンズにより極細ビーム幅を作り出しています。産業用に設計されているため長期安定性、信頼性が高く、また特注(モジュールサイズ、出力安定化APC、強度変調、防水ハウジング仕様、水中ハウジング仕様)も対応しています。
対応波長は405nm(青紫), 445nm(青), 520nm(緑), 532nm(緑)
635nm(赤), 650nm(赤), 780nm(近赤外、不可視), 830nm(近赤外、不可視),
850nm(近赤外、不可視) 他
出力は各波長上限15〜25mW程度まで、ご用途に合わせた出力で製作します。
モジュールサイズもお好みでご指定下さい。標準サイズはφ12x45mmL、Φ14x50mmLです。
|
|
ビーム幅(強度50%)
@焦点距離 |
10-200um
@<300mm |
0.5mm-1mm
@<1meter |
(焦点距離によって最小ビーム幅は異なります) |
ライン拡がり(ファン角) |
10°〜90° |
|
波長
|
405nm(青紫) |
445nm(青) |
520nm(緑) |
532nm(緑) |
635nm(赤) |
650nm(赤) |
780nm(近赤外) |
830nm(近赤外) |
850nm(近赤外) |
|
|
標準モジュールサイズ
|
12x45mm |
Φ14x50mm |
|
オプション機能 |
モジュールサイズ変更 |
出力安定化APC(安定性<1.0%) |
出力変調 |
防水仕様 |
水中仕様 |
|
|
測定条件 レーザー:445nm,5mW ビーム幅:10um
WD=50o
カメラピクセルサイズ:5.2x5.2um 光減衰:1/3000
|
|
|
CMOSカメラのピクセル2列分より細い |

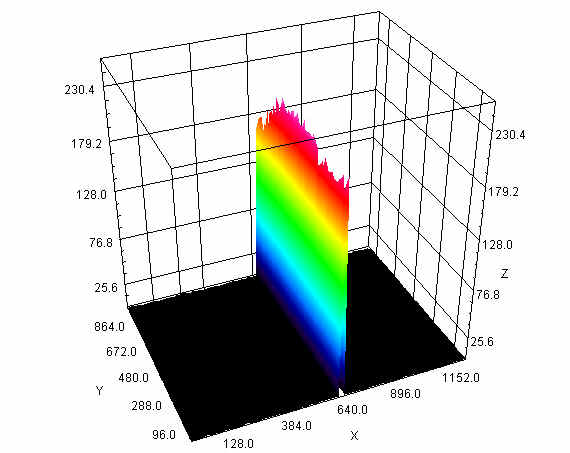

ビームの3次元強度分布 |
|
|

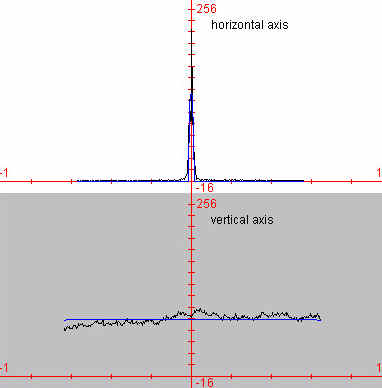

ビームの2次元断面図 |

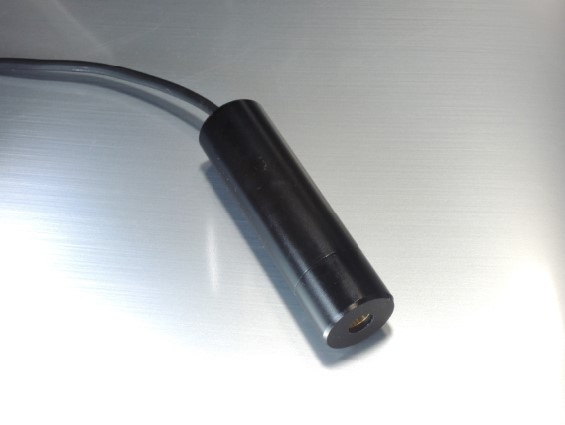

レーザーモジュール外観 |
|
|
|
|
|
