HC
Photonics社 |
|
結晶温調オーブン＆コントローラー
|
|
非線形結晶の位相整合温度条件を最適化し変換効率を最大限に致します。
PPLN結晶、NCPM結晶、ガスセルなどに有効です。
|
|
|
|
●
温度コントローラー |
|
|
|
|
|
特長 |
|
1.PID
コントロール |
|
2.自動温度調整・チューニング |
|
3.プログラム制御 |
|
4.温度安定性 +
0.1°C |
|
5.サイズ: 150(L) x
90 (W) x 65(H) mm |
|
6.入力電圧: 110
VAC または 220VAC |
|
7.5VDC
アラーム信号 (BNCコネクター） |
|
8.使用環境温度
-25°C ～ +70 °C |
|
9. 重量:約950g |
|
| |
TC038-D
|
|
制御方式： |
PIDコントロール |
| 機能： |
オートチューニング＆プログラミング |
| |
ソリッドステイトリレー |
| 温調ステップ： |
0.1℃ |
| 入力電圧： |
110VAC
or 220VDC |
| 温度範囲： |
室温～200℃ |
| 保管温度： |
-25℃～70℃ |
| 最大消費電力： |
5Ｗ
(max) |
| アラーム： |
5VDCアラーム信号(BNCコネクター) |
| インターフェイス： |
USB2.0 |
| サイズ： |
150(L)
x 90(W) x 65(H)mm3 |
| 重量： |
950
± 50 g |
| 付属品： |
RS232/485コンバータx1、電源ケーブルx1、オーブンケーブル（灰）x1 |
| 仕様は予告なく変更される場合がございます。 |
|
|
|
●
オーブン |
|
ＴＣ038温度コントローラーと使用することにより周期分極波長変換デバイス
(PPLN & PP-MgO:LN)やその他の非線形結晶の温度制御、チューニングを可能にする結晶ホルダー兼、オーブンです。オーブンは内部材質に真ちゅうを、カバーにテフロンを使用。空気層を設けることにより外部からの熱変動の影響を抑え、温度平衡を保ちます。また固定・調整用にオーブン底部にネジ穴加工されています。ホルダー部は結晶長：1.0～50mmまでのものを固定可能です。詳細は下記ＰＤＦファイルにある図面をご参照下さい。
|
|
|
特長
|
|
|
1. 材質:
真ちゅう（内部）とテフロン（外部） |
|
2.
熱センサー:
pt100/RTD |
|
3.温度調整幅 :室温～200℃ |
|
4.ウォームアップ時間（室温～200℃):
<10分 |
|
|
|
|
|
|
|
| 型番 |
OV-30D |
OV-50D |
| 材質 |
真ちゅう（内部）＆テフロン（外部） |
| 温度調整幅 |
室温～200℃ |
| 温度センサー |
pt100/RTD |
| 温度安定性 |
±0.1℃ |
| ウォームアップ時間 |
<10分 |
| 消費電力 |
Vin
(110VAC): 電流 0.5A (Max.) 電力 55W (Max.)
Vin (220VAC): 電流 1.0A (Max.) 電力 220W (Max.)
|
| 寸法 [mm] |
50(L)
x 40(W) x 43(T)
|
70(L)
x 60(W) x 43(T)
|
| 使用結晶サイズ
[mm] |
L=6~35
W=1~10 |
L=36~55
W=1~20 |
| 取扱説明書＆図面 |
|
|
|
|
●

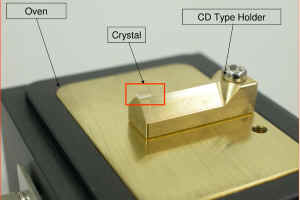

結晶ホルダー |
| 結晶サイズによって数種類のホルダーを用意しています。 |
|
|
|
|
標準ホルダー①
|
標準ホルダー②
|
|
|
|
|
短パルス用ホルダー
|
|
|
|
●
用途 |
|
非線形波長変換結晶、擬似位相整合結晶などの温度制御
変換効率のみでなく変換した光のビーム品質も向上します
|
|
|
●
ご注文に際して |
結晶温調オーブン： PPLNの正確なサイズのご指定をお願いします
コントローラー： 入力電圧100-100VＡＣまたは220VＡＣをお選び下さい
|
|
