HC Photonics社

周期分極反転LiNbO3結晶（導波路型PPLN） プロトン交換・リッジタイプ導波路 NEW

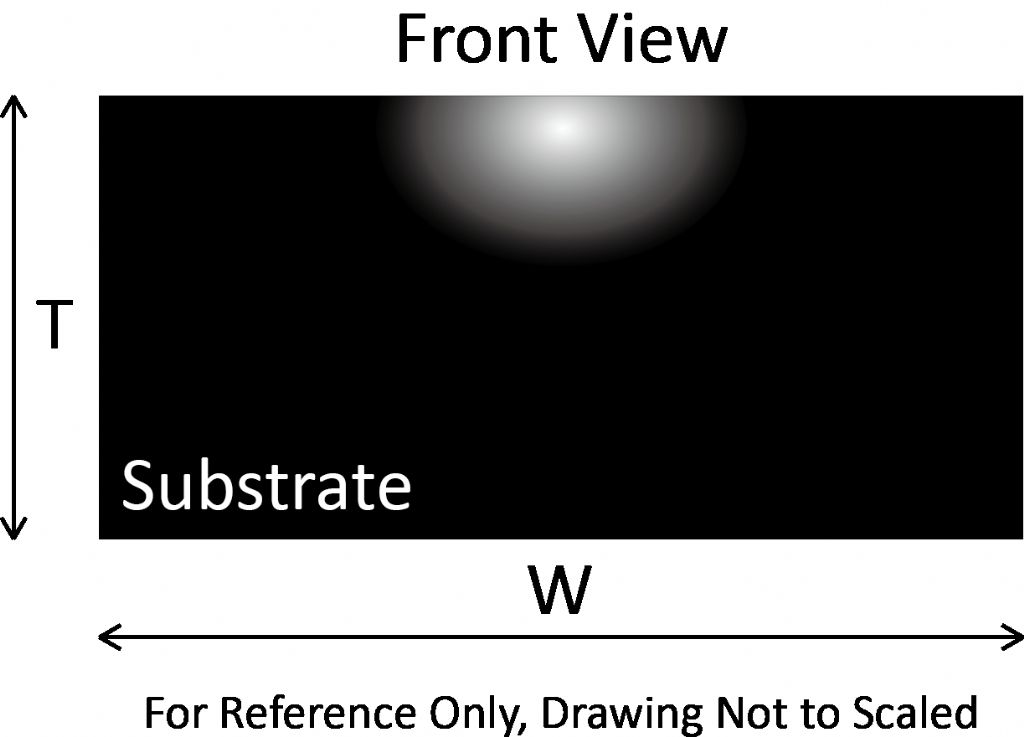

HC Photonics 社は導波路型PPLNデバイスを世界で最初に製品として販売を開始いたしました。導波路型分極反転デバイスは光周波数（OF）ミキサーとして光ファイバー通信、光信号プロセッシングに最適です。このOFミキサーは大容量DWDM、超高速TDMシステムを実現します。例えばDWDM波長コンバーター（1.5um帯、1.5umと1.3um帯間）、ファイバー伝送による波長分散補正用スペクトルインバーター、光スイッチングなどに活用されています。また導波路デバイスは超高速時間分割多重（TDM）システムの光ゲートミキサーにも応用されています。 導波路型分極反転デバイスは光の閉じ込め効果によりバルクタイプに比べ非線形プロセスにおける効率を更に向上します。バルクでは伝播と共に入力パワーが分散するのに対し導波路タイプは入射光強度を保持するため変換効率は約2-3倍となり、また導波路タイプの非線形効率は作用長の２乗で増加するためより効率的なデバイス設計が可能です。 　 ● プロトン交換型導波路型PPLN

● リッジ(Ridge)型導波路型PPLN

　

プロトン交換型とリッジ型導波路のパワーハンドリング特性
● ファイバーピッグテイル付導波路型PPLN 　 導波路型PPLNは光周波数ミキサーのキーデバイスとして最適です。これらを用い大容量WDMや高速TDMシステム構築が可能です。導波路型PPLNは1.5umバンドで高効率WDM波長変換素子として、またファイバー内での分散補償用スペクトルインバーターとして機能しております。またバルクタイプＰＰＬＮへファイバーカップルすることにより容易に波長変換デバイスとして使用できます。両サイドファイバー結合、入力のみファイバー結合など用途に合わせてシステム構成いたします。 　 　 製品名 用途 標準仕様 通信帯  SHG / SFG / DFG / χ2: χ2  波長変換導波路 (〜780nm帯域ダウンコンバージョン） ■シグナルプロセッシング ■光通信用波長変換器 ■量子プロセス ■シングルフォトンカウンティング ■狭線幅 “赤色” 光発生 ■軍事応用 ■サイズ: 1〜50mm長 3〜10mm幅 0.5mm厚み ■≧ 80%/W/cm2 変換効率 ■≦ 0.35 dB/cm伝播損失@ 1550nm ■平行/アングル研磨 ■ＡＲ/HRコーティング RGB 光発導波路 ■RGBレーザープロジェクター ■レーザープリンター ■光ストレージ ■生医学用途    - バイオイメージング    - 光生検    - 光活性治療    - 遺伝子・たんぱく質解析 ■900〜1300 nm SHG ■サイズ: 長さ: 5〜25 mm 幅:  3〜10 mm 厚み: 0.5 mm ■≧ 200〜500%/W/cm2 変換効率 ■≦ 0. 5 dB/cm伝播損失 @ 900 nm ■平行/アングル研磨 ■ＡＲ/HRコーティング １．通信波長帯 (SHG / SFG / DFG / χ2: χ2) 波長変換導波路 通信波長帯域 χ2: χ2 ＳＨＧ＆ＤＦＧ同時波長ミキシング 結晶サイズ仕様 仕様 許容値 許容値 材質 1.2mol% MgOドープ定比組成LiNbO3 - 　 コングルエントLiNbO3 （ＣＬＮ） - 長さ （ＱＰＭ部） 1〜50 mm - 長さ（モードフィルター部） 各 1〜5 mm - チャンネル間隔 125 um (Typical) 　 結晶長 1〜60 mm ±0.5 mm 結晶幅  3〜10 mm ± 0.2 mm 結晶厚み 0.5mm ± 0.1 mm 非線形特性 項目 仕様値 許容値 擬似位相整合波長    e.g. 1550 nm SHG 1510 nm+1610 nm SFG ± 0.5 nm 位相整合温度 (または動作温度） 20〜80 °C (PPMgO:SLN WGの場合) ± 5 °C ≧ 80 °C (PP:CLN WGの場合) モードフィールド径(MFD) 9.7 um (Y) x 7.3 um (Z),　 1550nm帯に適切 ± 0.5 mm 4.5 um (Y) x 3.9 um (Z),　　775nm帯に適切  伝播損失 ≦ 0.25 dB/cm @ 1550 nm (PP MgO:SLN WG) - ≦ 0.35 dB/cm @ 1550 nm (PPCLN WG) 結合効率 ≧ 50% (w/ AR coating @ 1550nm; 5cm長WG) - 規格化変換効率 ≧ 80 %/W/cm2 (SHG)  (5cm長WG：効率≧ 2000%/W) - 許容バンド幅 (FWHM) 1 nm ． cm @1550 nm - 温度特性 0.1 nm/°C ± 0.02 nm/°C 　 　 2．RGB 波長変換導波路 結晶サイズ仕様 仕様 許容値 許容値 材質 1.2mol% MgOドープ定比組成LiNbO3 - 5.0 mol% MgOドープコングルエントLiNbO3 （MgO:ＣＬＮ） - 長さ （ＱＰＭ部） 1〜25 mm - 長さ（モードフィルター部） 各0.51〜3 mm - チャンネル間隔 100 um (Typical) 　 結晶長 1〜31 mm ±0.5 mm 結晶幅  3〜12 mm ± 0.2 mm 結晶厚み 0.5 mm ± 0.1 mm 非線形特性 項目 仕様値 許容値 擬似位相整合波長 e.g. 976 nm SHG; 1064 nm SHG ± 0.5 nm 位相整合温度 (または動作温度） 20〜80 °C (PPMgO:SLN WGの場合) ± 5 °C 伝播損失 ≦ 0.5 dB/cm @ 976 nm - ≦ 0.45 dB/cm @ 1064nm 結合効率 ≧ 60% （ARコート付き） - 規格化変換効率 ≧ 200〜500 %/W/cm2 (SHG)  (2cm長WG：効率≧ 800〜2000%/W) - 許容バンド幅 (FWHM) 0.15 nm ． cm @976 nm - 温度特性 0.1 nm/°C ± 0.02 nm/°C
