  取扱製品

HC Photonics社

IRセンサーカード  SHGセンサーカード

センサーカードは見に見えない赤外光をカードに塗布された特殊な塗料により可視化し、レーザービームの位置や形状をチェックすることができます。また携帯に便利な名刺サイズの為、持ち歩きなどストレスを感じません。

HC Photonics社では下記の4種類を用意しております。用途に合わせてお選びください。


1IR センサーカード  (モデル: HCP-IR-0502-T)  価格:¥11,000 (完売のため販売終了)
2SHG センサーカード (モデル: HCP-SG-0901) 価格:¥7,800
[3]IR 透過&反射2in1センサーカード  (モデル: HCP-IR-1201) NEW 価格:¥14,700
[4]A4サイズIRセンサーカード  (モデル: HCP-IR-A4) NEW 価格:お問い合わせください
[5]A3サイズIRセンサーカード (モデル: HCP-IR-A3) NEW 価格:お問い合わせください
[6]パルスレーザー用センサーカード (モデル: HCP-HP-0520) NEW 価格:お問い合わせください

Adobe Acrobat Reader Iconカタログ



 ● [1] IR センサーカード  (モデル: HCP-IR-0502-T または -R ) ¥11,000 (完売のため販売終了)
このIRカードはPVC ISO標準フォーマットで製作されており、本体のエッジ部分まで使用が可能です。これによりレーザーのアライメンとや赤外光検出が非常に簡単になります。また表面がマット仕上げの為レーザー光の反射によるちらつきを最小限に抑えることができます。裏面に光が漏れないRタイプ(完売)裏面からも光を観察できるTタイプ(完売)の2種類があります。

使用可能波長域は800nm 〜 1500nm

(励起波長:950,980,1064,1500nm)放射波長:650nm

 ● [2] SHGセンサーカード (モデル:HCP-SG-0901 ) ¥7,800
第2高調波発生(SHG)カードは特にQスイッチパルス赤外光の検出に効果的です。

赤外光を可視光に換えるだけでなくビーム形状やサイズも正確に再現しますので精密なアライメントに最適です。また照射を続けた状態でもビームがフェードアウトしたりしませんので従来のIRカードのように動かしながら作業する必要もありません。IRカードではダメージが入る高出力レーザーにも使用可能です。本体素材はPCVです。

主な特長:



 * 従来のカード使用による感度の悪くぼやけたスポットがくっきりと再現します。

 * 照射しつづけても可視光が消えませんので精密アライメンとに適しています。

 * 実験のセットアップや他の赤外光検出用としてパーフェクトなツールです。

 * 高出力Qスイッチ赤外レーザー用として最適です。

主な仕様:
第2高調波発生による赤外光検出方式
検出可能ピークパワー 0.1 18 MW / cm2 (5ns @ 1064nm)
実効面積 2cm x2cm (特注も可能)
使用可能波長域 800nm ~ 1500nm

Adobe Acrobat Reader Iconカタログ

  [3]  IR透過&反射  2 in 1 センサーカード (モデル: HCP-IR-1201 ) ¥14,700
[1]のIRセンサーカードの反射&透過両機能を1枚に搭載したモデルです。透過タイプIRセンサーは透過成分をセンサーカード裏面より観察できるためより精密に赤外光の場所の特定が可能

主な特長:



 * 透過型、反射型両タイプ搭載

 * 光チャージ無しで使用できるためカードを固定し使用可能

 * 従来のカード使用による感度の悪くぼやけたスポットがくっきりと再現します。

 * 本体素材PVCに塗料が溶かされているためカードエッジ部分まで使用可能

 * ラミネートではないため加工性がよく、本体に穴を開けたり、カッターなどで切っても使用可能

主な仕様:
放射波長 緑(545nm) @950-980nm励起
赤(670nm) @1500-1600nm励起
赤(650nm) @それ以外の波長励起
励起波長(検出IR波長) 800-1600nm (特に950nm, 980nm, 1064nm,1500nm)
検出可能IR強度 >3800uW/cm2 @1550nm(明所)
>67uW/cm2 @1550nm(暗所)
実効面積 各エリア54 x 42mm
使用可能波長域 800nm ~ 1600nm

Adobe Acrobat Reader Iconカタログ

IRセンサーカードの感度確認用サンプル配布中です。HCP-IR-1201の透過型部分(サイズ10x30mm)です。加工性が高いため穴あけや、カッターで切断してご使用いただけます。是非お試しください。 サンプルお申し込みはこちらから


 ● [4]  A4サイズIRセンサーカード  (モデル: HCP-IR-A4)

サイズ:235x295mm (A4:210x297mm)のIRセンサーカードです。主な仕様は上記HCP-IR-1201の透過型部分と同一です。全面がセンサーエリアとなっているためLEDの光源など大口径ビームの確認や赤外光の遮光板としても便利です。PVC素材のため本体に穴をあけアライメント用のガイドとして、小さくカットして、などさまざまな使用ができます。

 ● [5]  A3サイズIRセンサーカード  (モデル: HCP-IR-A3)

サイズ:470x295mm (A3:420x297mm)のIRセンサーカードです。A3タイプの2倍の面積です。



 ● [6] ハイパワーパルスレーザー用IRセンサーカード  (モデル: HCP-HP-0520)

[2]第2高調波発生(SHG)カードよりさらにハイパワーのパルスレーザー用のIRセンサーカードです。本体はアルミ製で感光材が塗布された構造です。

主な特長:



 * 高損傷閾値:>10 MW / cm2 (7ns, 5kHz @ 1064nm)

 * 光チャージ無しで使用できるためカードを固定し使用可能

 * アルミプレート上の感光材が塗布、エッジ部分まで使用可能

主な仕様:
第2高調波発生による赤外光検出方式
検出可能ピークパワー >10 MW / cm2 (7ns, 5kHz @ 1064nm)
実効面積 38x38mm
使用可能波長域 800nm ~ 1600nm
発光波長 400nm ~ 800nm

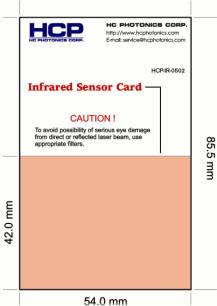

モデル名 HCP-IR-0502-T HCP-SG-0901
外観

本体サイズ 86mm x 54mm 86mm x 54mm
センサー部分 54mm x 42mm 20mm x 20mm
感度波長域 800nm~1550nm (特に950nm,980nm,1064nm,1500nm) 800nm ~1500nm
価格 ¥11,000(完売のため販売終了) ¥7,800
モデル名 HCP-IR-1201  NEW HCP-IR-0520 NEW
外観

本体サイズ 86mm x 54mm 101mm x 38mm
センサー部分 54mm x42mm (各エリア) 38mm x38mm
感度波長域 800nm~1600nm (特に950m,980nm,1064nm,1500nm) 800nm~1600nm
価格 ¥14,700  お問い合わせ下さい
  感度特性 (HCP-IRシリーズ)
